Descripción general

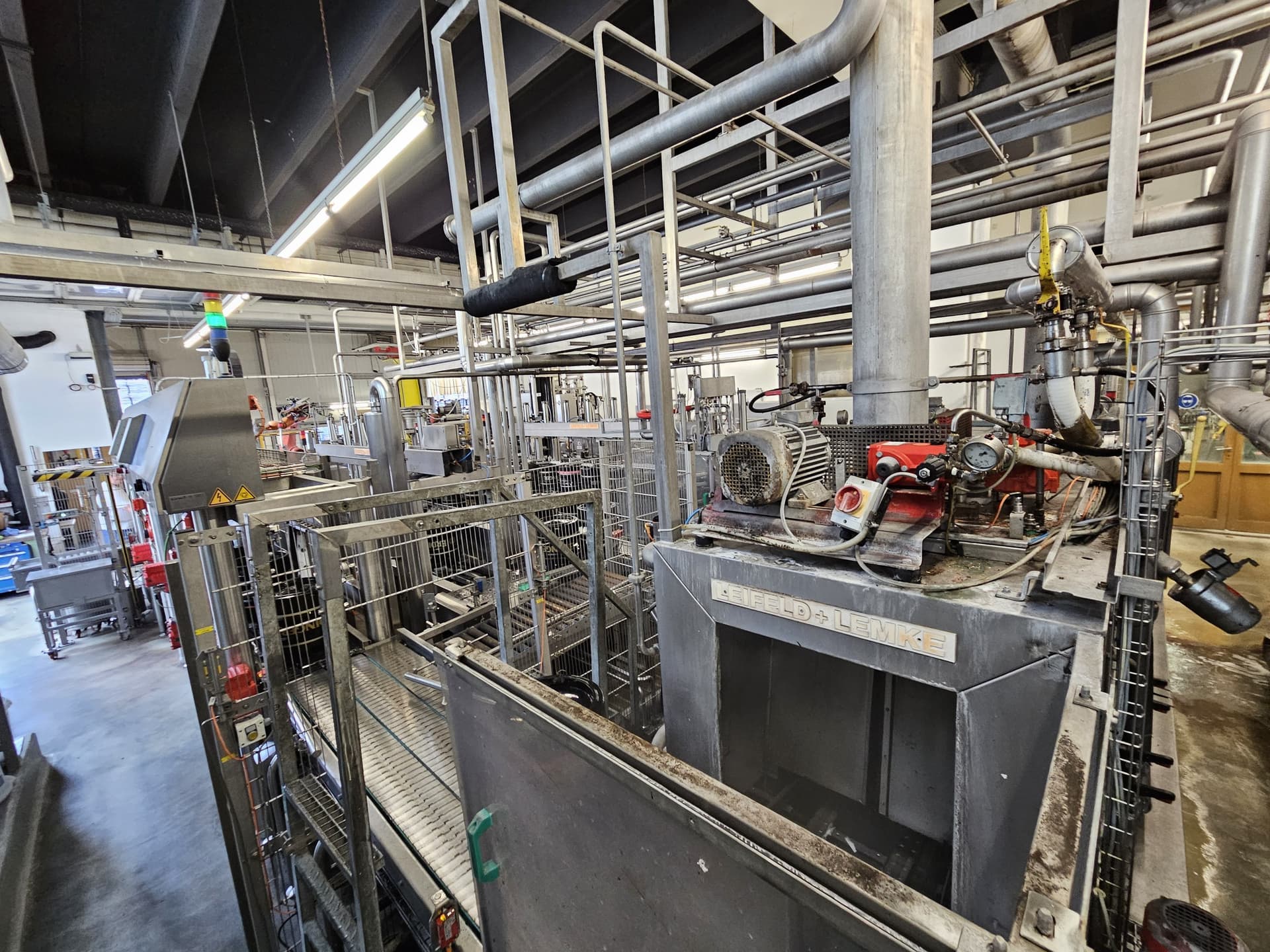

Este sistema de limpieza y llenado de barriles totalmente automático de ATS Wibbing GmbH, construido en 2025, consta de una lavadora de barriles externa (AW 75), una máquina de limpieza y llenado de barriles (HRF 101), así como un sistema completo de suministro y transporte. El sistema está diseñado para el procesamiento de una amplia gama de formatos de barriles. Con una producción de aprox. 30-35 barriles/h, la instalación es adecuada para cervecerías o productores de bebidas de pequeño y mediano tamaño. La línea está equipada con un sistema de control Siemens S7-1500 y una interfaz de usuario (HMI) con pantalla táctil, lo que permite un funcionamiento totalmente automático con una interfaz de usuario guiada. El alcance incluye un sistema de transporte completo, depósitos de suministro con dosificación y medición de conductividad, así como todas las tuberías necesarias entre la máquina y los depósitos de producto.

El sistema se ofrece con 2 años de garantía del fabricante y está disponible en un plazo aproximado de 2-3 meses. El plano de disposición del proyecto adjunto ilustra la disposición completa del sistema, incluyendo la lavadora de barriles, la máquina de limpieza/llenado, las secciones de transporte, el sistema de manipulación de palés, la estación de suministro y el depósito de expansión.

Datos técnicos

• Fabricante: ATS Wibbing GmbH

• Tipo de máquina: Línea de limpieza y llenado de barriles totalmente automática

• Componentes principales: Lavadora externa ATS AW 75, máquina de limpieza y llenado ATS HRF 101, sistema de suministro y transporte

• Año de fabricación: 2025

• Disponibilidad: aprox. 2-3 meses

• Capacidad: aprox. 30 – 35 barril/h

• Formatos de barril compatibles: Barriles de acero inoxidable, Plus-KEG, Party-KEG, contenedores; rango de diámetro: 160–420 mm; rango de altura: 280–600 mm

• Sistema de control: Siemens S7-1500

• HMI: Panel táctil con guía para el operador

• Lavadora externa AW 75: funcionamiento de paso indexado, baño de circulación de aprox. 270 l, bomba de pulverización de 2,2 kW, filtro de bolsa con control de presión

• Máquina de limpieza y llenado HRF 101: armario de control de acero inoxidable, proceso de limpieza y llenado totalmente automático

• Sistema de transporte: Secciones de transportador de rodillos y transportador de cadena, equipamiento eléctrico y de sensores completo, bandejas portacables incluidas

• Sistema de suministro: 4 depósitos apilados (150 l cada uno, 120 l de volumen útil), 3 depósitos con calefacción, bombas de acero inoxidable, control de temperatura y protección contra marcha en seco, indicación de temperatura y nivel, 2 sistemas de medición de conductividad con bombas dosificadoras, tuberías completas entre la máquina y los depósitos, control de presión y temperatura para el producto, CO₂, aire estéril y vapor, armario de control independiente

• Depósito de expansión de 150 l

• Ayuda para la manipulación de palés

• Servicios necesarios: Aire estéril: aprox. 3 bar, aire de trabajo: aprox. 6 bar, CO₂: aprox. 2–3 bar, vapor: máx. 3 bar, suministro de agua: mín. 50 °C

• Garantía: 2 años de garantía del fabricante
