KHS Innoclean Lavadora de Botellas (2007)

Descripción general

Esta KHS Innoclean es una lavadora de botellas de un solo extremo para botellas de vidrio retornables, fabricada en 2007. Limpia y retira las etiquetas de las botellas vacías antes del llenado. Las botellas se introducen en las celdas de las cestas portadoras, se transportan mediante pesadas cadenas de rodillos a través de un baño de remojo previo, dos baños de precalentamiento, el baño principal de remojo con sosa cáustica —con enjuague de etiquetas por debajo y por encima de la sosa— y tres zonas de pulverización de agua, y se devuelven a la cinta transportadora de botellas en la salida.

A lo ancho de la máquina se procesan diecinueve botellas en 4.275 celdas. El rendimiento es ajustable entre 2.800 y 14.500 botellas por hora; la máquina se configuró para 13.200 botellas por hora de botellas de vidrio de 0,75 l, con un tiempo de permanencia total de 18,7 minutos y un contacto con la solución cáustica de 10,8 minutos.

En 2022, KHS modernizó el sistema de accionamiento y el puesto de mando. La máquina funciona con el sistema Triple-i-Drive, con motorreductores servocontrolados individualmente, y se maneja desde un panel multitáctil capacitivo con una interfaz gráfica basada en componentes y acceso de usuario mediante RFID. La modernización se describe en un suplemento del manual de KHS con fecha de noviembre de 2022.

Datos técnicos

• Fabricante: KHS
• Modelo: Innoclean
• Tipo de máquina: lavadora de botellas de un solo extremo (remojo)
• Año de fabricación: 2007
• Modernización del accionamiento y el sistema de control por parte de KHS: 2022
• Rango de producción: 2.800 - 14.500 botellas/h
• Capacidad nominal: 13.200 botellas/h, botella de vidrio de 0,75 l, 0,68 kg
• Número de botellas a lo ancho de la máquina: 19
• Cestas portadoras: 225, de las cuales 217 están cargadas
• Distancia entre celdas: 105 mm; paso de la cadena transportadora: 169 mm
• Diámetro de las botellas: 54,0 - 89,5 mm (celdas de plástico)
• Altura de las botellas: 180 - 340 mm
• Volúmenes de los baños: remojo principal con sosa cáustica 23,0 m³; remojos previos 0,9 y 1,1 m³; remojo posterior a la sosa cáustica 0,3 m³; zonas de pulverización 0,4 m³ cada una
• Alimentación eléctrica: 400 V, 50 Hz, TN-S, corriente nominal de 113 A, fusible de alimentación de acción lenta de 125 A; tensión de control de 24 V CC
• Consumo de agua: 3,56 m³/h, 270 ml por botella
• Aire comprimido: 1,0 Nm³/h a 3 bar
• Dimensiones totales: 11 040 x 4 470 x H 3 438 mm (longitud incluida la mesa de alimentación)
• Altura de entrada de la cinta transportadora: 720 mm; altura de salida: 1.690 mm
• Peso de la máquina: aprox. 33,5 t; peso en funcionamiento: aprox. 62,6 t
• Segmento de transporte más grande: 4.410 x 4.100 x 3.370 mm, aprox. 7,3 t
• Tipo de carcasa 12; con marcado CE

Equipamiento

• Triple-i-Drive: reductores de tornillo sinfín con motorreductores individuales, cada uno con su propio servoconvertidor, con sincronización y protección individual contra sobrecargas
• Segmentos de alimentación y descarga servoaccionados con motores con freno
• Panel de control capacitivo multitáctil, interfaz gráfica con vistas de los componentes, lector de tarjetas RFID
• Supervisión de los reductores con protección contra pares excesivos
• Dos baños de inmersión de precalentamiento y un baño de inmersión principal en sosa cáustica
• Lavado de etiquetas por debajo y por encima de la solución cáustica; pulverización de la base de la botella
• Descarga automática de etiquetas sobre una cinta de cribado de ancho completo con extracción mediante cepillos
• Filtración mediante cubeta de tamiz y circuito de post-caustic para una mayor vida útil de la sosa cáustica
• Control automático de nivel y dosificación automática de sosa
• Tres zonas de pulverización de agua, internas y externas, con pulverización giratoria de agua dulce
• Extracción de vapores e intercambiador de calor de placas
• Armario de control con SIMOTION D y SINAMICS de Siemens
• Documentación original de KHS: manual de instrucciones, suplemento de 2022, lista de piezas de recambio

Estado

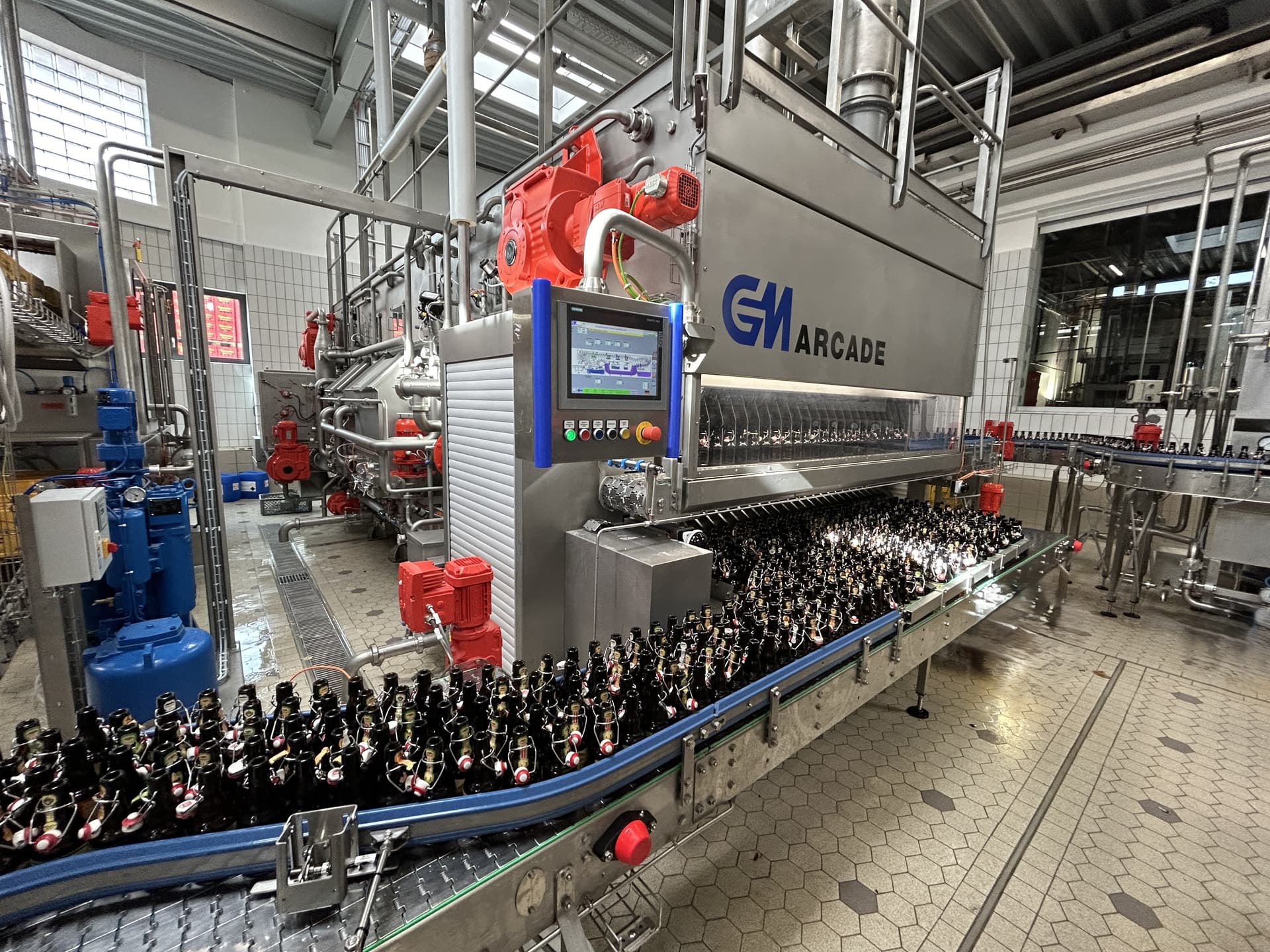

De segunda mano, técnicamente completa. La máquina sigue instalada y conectada a la red eléctrica en su centro de producción; las fotografías y el vídeo la muestran en funcionamiento.

Disponibilidad

Inmediata. La máquina se desmontará y se trasladará a Alemania. Visita previa con cita previa; se puede facilitar un presupuesto para el desmontaje, la carga y el transporte previa solicitud.
